| 12°LXMP 0603◊◊ | |||||||||
|---|---|---|---|---|---|---|---|---|---|

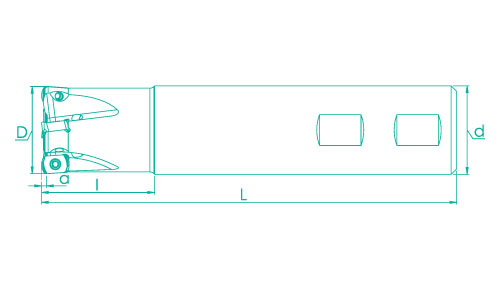

| Image | SHANK TYPE | D | Z | d | d2 | L | l | M | a |
|
|
LXMP0603 D16 Z02 d16 L120 | 16 | 2 | 16 | 120 | 30 | 1 | ||
| LXMP0603 D17 Z02 d16 L150 | 17 | 2 | 16 | 150 | 30 | 1 | |||
| LXMP0603 D17 Z02 d16 L170 | 17 | 2 | 16 | 170 | 20 | 1 | |||
| LXMP0603 D18 Z02 d16 L150 | 18 | 2 | 16 | 150 | 20 | 1 | |||
| LXMP0603 D20 Z03 d20 L150 | 20 | 3 | 20 | 150 | 40 | 1 | |||
| LXMP0603 D20 Z03 d20 L200 | 20 | 3 | 20 | 200 | 50 | 1 | |||
| LXMP0603 D21 Z03 d20 L150 | 21 | 3 | 20 | 150 | 30 | 1 | |||
| LXMP0603 D21 Z03 d20 L200 | 21 | 3 | 20 | 200 | 25 | 1 | |||
| LXMP0603 D22 Z03 d20 L150 | 22 | 3 | 20 | 150 | 20 | 1 | |||
| LXMP0603 D25 Z04 d25 L150 | 25 | 4 | 25 | 150 | 40 | 1 | |||
| LXMP0603 D25 Z04 d25 L200 | 25 | 4 | 25 | 200 | 50 | 1 | |||
| LXMP0603 D26 Z04 d25 L150 | 26 | 4 | 25 | 150 | 30 | 1 | |||
| LXMP0603 D26 Z04 d25 L200 | 26 | 4 | 25 | 200 | 35 | 1 | |||
| LXMP0603 D26 Z04 d25 L250 | 26 | 4 | 25 | 250 | 35 | 1 | |||
| LXMP0603 D32 Z05 d32 L150 | 32 | 5 | 32 | 150 | 70 | 1 | |||
| LXMP0603 D32 Z05 d32 L200 | 32 | 5 | 32 | 200 | 120 | 1 | |||
| LXMP0603 D33 Z05 d32 L200 | 33 | 5 | 32 | 200 | 40 | 1 | |||
| LXMP0603 D33 Z05 d32 L250 | 33 | 5 | 32 | 250 | 40 | 1 | |||
1 Applicable Insert
