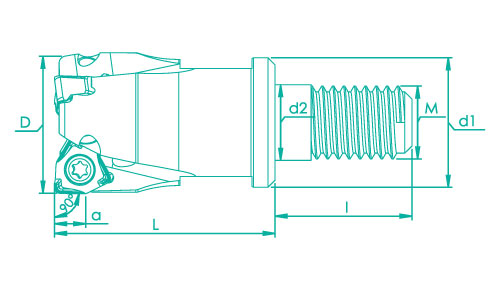

| 90°WNMX 0403◊◊ | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Image | SCREW TYPE | D | Z | d1 | d2 | L | l.1 | M | a |
|
|
WNMX0403 D20 Z03 M10 L30 | 20 | 3 | 18 | 105 | 30 | 19 | 10 | 42 |
| WNMX0403 D25 Z04 M12 L35 | 25 | 4 | 23 | 125 | 35 | 23 | 12 | 42 | |
| WNMX0403 D32 Z06 M16 L43 | 32 | 6 | 30 | 17 | 43 | 23 | 16 | 42 | |
1 Applicable Insert
